2013年中国数控裁剪机及工作原理
中国产业研究报告网讯:
随着计算机技术的飞速发展,计算机辅助设计(CAD)和计算机辅助制造(CAM)技术越来越发展成熟。由于使用CAD/CAM 技术具有加快新产品的开发速度、提高产品质量、降低生产成本的优势,因此CAD/CAM 技术在各行各业中被广泛接受并应用。CAD/CAM 技术在服装加工领域的应用始于20 世纪60年代初,并迅速形成了一种新的技术产业,目前已广泛应用于服装生产企业的设计、裁剪、生产、管理、市场等各个领域。数控裁剪机(Automatic Cutter)就是CAD/CAM 技术实用化的典型,其技术核心为计算机数值控制(即数控)。
工作原理

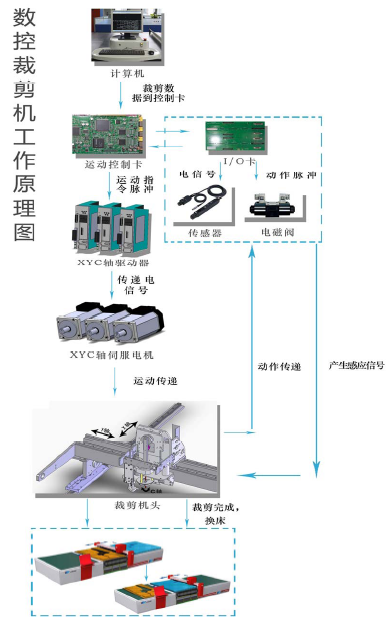

其工作原理为:计算机将编辑好的裁剪数据传送到运动控制卡,由运动控制卡向X、Y、C 三轴联动伺服驱动器发出运动控制信号,驱动伺服电机带动相应的机械结构(包括刀头、横梁等)完成服装图样裁剪;最后由Z 轴变频刚毛电机配合变频拾料台电机完成裁剪面料更换,进入连续裁剪过程。数控裁剪机工作原理图如下:

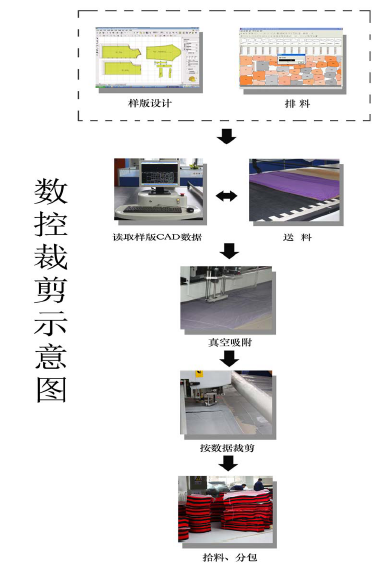

以应用于服装生产为例,数控裁剪机通过搭载的计算机读取CAD 系统相关裁片排料信息并设计出刀头移动的最佳轨迹,控制系统根据刀头定位信息生成数控加工指令,并控制刀头按照数字信息进行裁剪工作。
②基本构成
数控裁剪机一般由裁剪台、机头装置、真空吸附装置和拾料装置四部分组成。其各部分具体功能如下:裁剪台由具有良好避刀性的刚毛垫(构成数控裁剪机裁剪台垫的刚性毛刷状物体)组成,是面料放置、裁剪的工作平台;机头装置作为数控裁剪机核心部件,控制着裁刀的整个裁剪动作、裁剪路径及裁剪过程;
真空吸附装置安装在裁剪台下,通过真空泵产生真空负压,将材料牢牢吸附在裁剪台上,防止材料在裁剪时移位;拾料装置是与裁剪台联动的平台,裁剪完成后,裁片自动输送到拾料平台上,由操作工将裁片进行分类整理,而后输送到缝制岗位。数控裁剪机构成图示如下:
自动铺布机是一种可与数控裁剪机配套使用的设备,它采用计算机控制,可根据衣片排料长度和计划裁剪数量,通过人机对话方式进行各种功能设定,自动完成铺布机的驱动、松布、送布、对边、断料等各项操作,从而能较高效的将成卷的或折叠的面料展开并逐层平铺在裁剪台上,以便于数控裁剪机进行裁剪。
随着计算机技术的飞速发展,计算机辅助设计(CAD)和计算机辅助制造(CAM)技术越来越发展成熟。由于使用CAD/CAM 技术具有加快新产品的开发速度、提高产品质量、降低生产成本的优势,因此CAD/CAM 技术在各行各业中被广泛接受并应用。CAD/CAM 技术在服装加工领域的应用始于20 世纪60年代初,并迅速形成了一种新的技术产业,目前已广泛应用于服装生产企业的设计、裁剪、生产、管理、市场等各个领域。数控裁剪机(Automatic Cutter)就是CAD/CAM 技术实用化的典型,其技术核心为计算机数值控制(即数控)。
工作原理
其工作原理为:计算机将编辑好的裁剪数据传送到运动控制卡,由运动控制卡向X、Y、C 三轴联动伺服驱动器发出运动控制信号,驱动伺服电机带动相应的机械结构(包括刀头、横梁等)完成服装图样裁剪;最后由Z 轴变频刚毛电机配合变频拾料台电机完成裁剪面料更换,进入连续裁剪过程。数控裁剪机工作原理图如下:
以应用于服装生产为例,数控裁剪机通过搭载的计算机读取CAD 系统相关裁片排料信息并设计出刀头移动的最佳轨迹,控制系统根据刀头定位信息生成数控加工指令,并控制刀头按照数字信息进行裁剪工作。
②基本构成

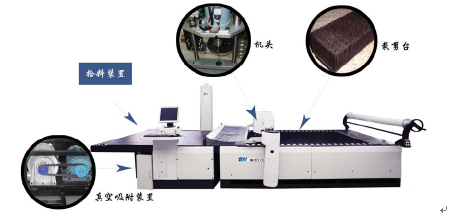

数控裁剪机一般由裁剪台、机头装置、真空吸附装置和拾料装置四部分组成。其各部分具体功能如下:裁剪台由具有良好避刀性的刚毛垫(构成数控裁剪机裁剪台垫的刚性毛刷状物体)组成,是面料放置、裁剪的工作平台;机头装置作为数控裁剪机核心部件,控制着裁刀的整个裁剪动作、裁剪路径及裁剪过程;
真空吸附装置安装在裁剪台下,通过真空泵产生真空负压,将材料牢牢吸附在裁剪台上,防止材料在裁剪时移位;拾料装置是与裁剪台联动的平台,裁剪完成后,裁片自动输送到拾料平台上,由操作工将裁片进行分类整理,而后输送到缝制岗位。数控裁剪机构成图示如下:
自动铺布机是一种可与数控裁剪机配套使用的设备,它采用计算机控制,可根据衣片排料长度和计划裁剪数量,通过人机对话方式进行各种功能设定,自动完成铺布机的驱动、松布、送布、对边、断料等各项操作,从而能较高效的将成卷的或折叠的面料展开并逐层平铺在裁剪台上,以便于数控裁剪机进行裁剪。
