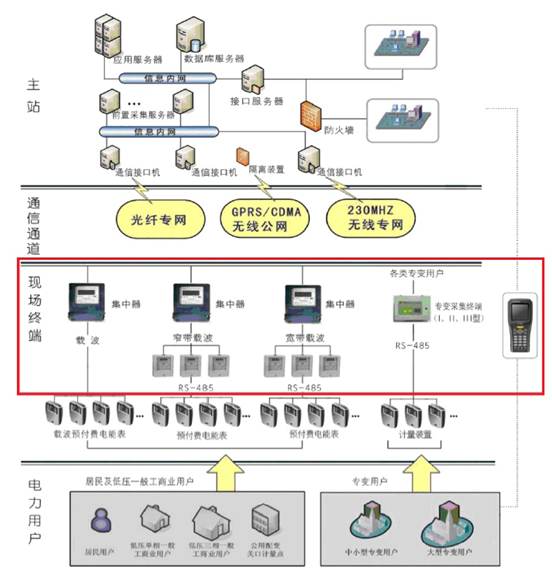

    智能用电信息采集系统建设内容包括主站、通信信道、采集终端、电能表及辅助项目。采集系统采集的范围包括五类电力用户和公用配变考核计量点，其中五类电力用户分别是大型专变用户、中小型专变用户、三相一般工商业用户、单相一般工商业用户和居民用户。物理结构由采集设备层、通信信道层、主站层三层组成，如下图。

    内容选自产业研究报告网发布的《2014-2018年中国用电信息采集系统行业全景调研及发展规划研究报告》

    （1）采集设备层

    主要包括现场采集终端设备及表计。该层是智能用电信息采集系统的底层，负责采集和提供该系统的原始用电信息。该层又可分为采集终端层和计量设备层，采集终端层是整个系统的核心层，负责收集五类电力用户计量设备的信息，处理和冻结相关数据，并实现与上层主站系统交互，该层使用数量最多的采集终端主要是集中抄表终端，集中抄表终端对占比最大的三相一般工商业用户、单相一般工商业用户和居民用户进行信息采集，大型专变用户、中小型专变用户主要采用专变采集终端进行信息采集，公用配变关口计量点主要采用配变计量采集终端进行信息采集；计量设备层实现用电计量等功能，主要由各种三相和单相电能表构成。

    （2）通信信道层

    该层是主站和采集设备层的纽带，目前由于新技术的发展，采用的通信信道有很多，主要有230M无线专网、GPRS/CDMA无线公网、光纤专网等，230M无线专网主要运用于大型专变用户的信息通信，而其他几种通信信道主要运用于中小型专变用户、三相一般工商业用户、单相一般工商业用户和居民用户的通信。

    (3）主站层

    该层是智能用电信息采集系统的最上层，负责整个系统的用电信息采集、分析、处理以及数据高级管理和数据高级应用等。该层又分为业务应用模块、数据采集模块、控制执行模块、前置通信调度模块、数据库管理模块几个部分。业务应用层能实现该系统的各种应用业务逻辑；数据采集模块主要负责与采集终端的用电信息交互，并负责协议解析；控制执行模块是对带控制功能的终端执行有关的控制操作；前置通信调度模块是以远程通信方式对各种采集终端进行通信管理和调度；数据库管理模块是对数据进行分类存储和管理，对数据的完整性、正确性进行检查和分析并提供完备的数据备份和恢复机制。主站系统最重要的部分是主站软件，在采集系统发展初期，由于通信接口不统一，每个用户群都单独组成一个子系统，所以功能相对简单，但随着技术的发展和目前国网公司统一的规划实施，通信接口已标准化，各个网省公司的主站系统基本都统一实施，所以一般来说各个用电信息采集系统厂家只需提供终端产品和相关服务。
