射频同轴连接器介绍

中国产业研究报告网讯：

    ①射频同轴连接器是无线通信射频连接系统的基础元件，连接可靠性直接影响通信质量

    射频同轴连接器亦称RF 连接器，“R”即RADIO（射频）的第一个字母，“F”即FREQUENCY（频率）的第一个字母。射频同轴连接器是连接射频电路的基础元件，基本功能是有效传输射频电磁能量，起到使传输线电气连接或断开、保持稳定的预定阻抗和电容、屏蔽外界电气干扰的作用，属于失效机理复杂的一类机电一体化产品。

    在通信领域中，射频同轴连接器用于通信天线与主馈电缆之间、基站发射主设备和馈线之间、器件与器件、PCB 板之间、射频信号板组件与组件、系统与子系统之间形成的射频信号连接和射频信号的传递，从而构成一个完整的通信网络覆盖系统。此外，它们还用于无线通信高频电台设备、航空航天通信设备、雷达系统中的微波电路中，起着传输射频信号的作用，是无线通信系统中必需的关键元件。

    在射频电路中，射频同轴连接器产品的质量和可靠性直接影响射频信号传输的质量和可靠性，直接关系着器件与器件、组件与组件、系统与子系统之间的互连、互换和互操作性。

    目前国内通信领域的射频连接器企业主要生产的大多是标准型连接器，多数集中在DIN、N 型等连接器产品；DIN 型主要应用于基站建设中的射频连接系统，N 型用于室内分布中的射频连接系统。

    ②射频同轴连接器对制造工艺及性能检测有较高技术要求

    射频同轴连接器的设计融合了电磁学、力学、化学等多学科的基础理论。射频同轴连接器的技术特点是要求设计与实际制造工艺的高度结合，研发和设计能力须与制造加工工艺相匹配。研发人员除要具备较强的微波传输理论和精密机械设计理论知识外，还必须掌握计算机仿真优化设计技术、微波测试技术、微波补偿技术和精密加工专业工艺技术等，对产品的使用场合和应用环境有深入的了解和分析能力。

    射频同轴连接器的加工必须是精密加工，组装过程需要进行精心的调试，精确测量连接器在工作频率下的传输性能、抗干扰性能等；随着通信技术的发展和整机设备要求的提高，用户对射频同轴连接器提出了更高的要求，小型化、模块化、高频化、高精度、高可靠成为产品的发展方向，因此加工精度要求也相应提高。在产品工艺、性能检测上的技术创新能力已成为衡量行业内企业实力的重要标准。

    ③射频同轴连接器的基本结构

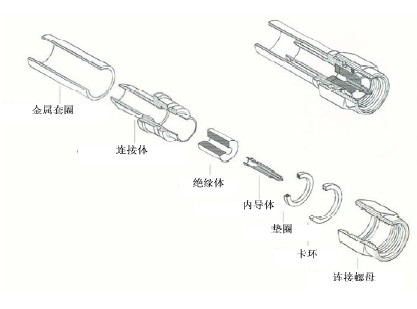

    射频同轴连接器的基本结构件由内导体、外导体、绝缘支撑件、结构配件等组成。如下图所示：

    内外导体是连接器完成电连接功能的核心部件。

    内导体（接触件）是连接器完成电连接功能的核心零件，一般由阳性接触件和阴性接触件组成接触对，通过阴、阳接触件的插合实现内导体的电连接。外导体一般是外壳，它为内装的绝缘支撑零件和插针提供基体，构成一段微波同轴传输线，同时也是把连接器与其它同轴传输线相配接的一种结构。绝缘体也常称为支撑介质，它的作用是支撑和使内、外导体绝缘，并保证内、外导体的特性阻抗、微波介电性能、耐环境性能以及易加工性。结构配件可分结构件和安装件。结构件如卡圈、定位键、定位销、导向销、联接环、电缆夹、密封圈、密封垫等；安装件如螺钉、螺母、螺杆、弹簧圈等。
